电磁加热辊是怎么设计的?

2020-07-24 12:55:40 来源:上海联净

很多机器上都用到大量的辊筒,其中大部分辊筒是不需要加热的,但少数辊筒需要。

如何设计出最佳的加热辊是热辊工程师必须掌握的基本功。通常,设计出最合适的加热辊需要从以下几方面入手:

首先,必须清楚加热辊应用的行业及具体的工序。使用加热辊常见的行业有造纸、印刷、打印、复印、纺织、橡胶、塑料、化纤、包装、无纺布、锂电池、汽车、建材、各种复合材料等行业。常用的工序包括预热、烘干、定型、层压、压纹、压花、压延、复合等。确定了行业和工序,加热辊的大致要求就清楚了。

其次,必须清楚加热辊使用时的基本工艺条件。比如,所生产的产品及主要物理和化学性质;产品的宽度及厚度;常用的辊面温度及温度精度;生产线速度;工作压力;辊筒的安装方式(单支导辊、钢辊对压还是钢辊与胶辊对压)等等。

第三,明确辊筒的机械要求。比如辊筒尺寸(直径、辊面长度、轴承位尺寸);辊筒表面处理要求(硬铬、特氟龙、陶瓷等);辊筒的表面硬度、粗糙度、跳动等机械参数。

第四,根据上述信息,再确定采用何种加热方式。

从辊面温度来看,如果所需温度很低(≤100℃),可以选择任何加热方式;如果温度在100~160℃,就不能选择水加热辊,但可以采用蒸汽加热、导热油加热、电加热以及电磁感应加热。如果辊面温度大于160℃,通常不选择蒸汽加热,因为,蒸汽的温度与压力严格对应,例如180℃时,蒸汽压力为10bar,由于辊筒表面存在温差,用10bar的蒸汽加热,辊面温度一般不超过160℃。如果辊面温度超过250℃,受制于导热油的性能,油加热就很少用了,这时候可选择的就只有电加热和电磁加热了。

从使用环境来看,如果有洁净要求,蒸汽辊和油辊就不太适合。

从使用的温度精度来看,通常电磁加热辊精度更高,而导热油辊在长期使用后精度会逐渐下降。

从外部条件考虑,如果没有现成的锅炉供热,或者不允许新建锅炉,就不宜选择蒸汽辊。

确定了加热方式,加热辊的后续设计就是常规工作了。对于普通用户选择加热辊来说,清楚了以上的信息就足够了。

近年来,随着对材料的要求越来越高,高端的电磁感应加热辊应用也越来越普遍了。用户最需要做的事情就是睁大眼睛,选择最合适的制造厂商。加热辊目前技术领先的企业还是在日本,但中国企业的差距越来越小了。2012年~2013年,日本知名加热辊企业和上海联净公司历时2年,打了2场知识产权官司,结果上海联净都取得了胜利。这让后者名噪一时,也迅速跻身世界高端辊业的舞台中央。尤其是近几年上海联净用于FCCL复合的辊筒大规模应用,更是让中国的加热辊(电磁感应加热辊)水准首次站到了世界的前沿。

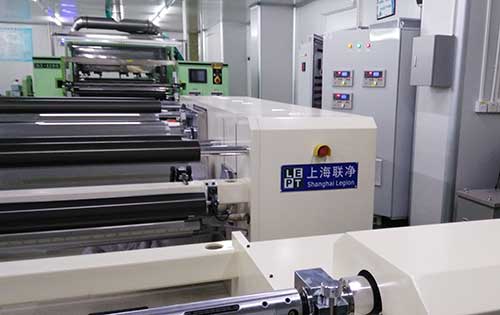

上海联净热复合设备
