5G中的特种工程塑料

2022-11-11 来源:高分子物理学公众号

特种工程塑料是指长期使用温度在150°C以上的高性能工程塑料,是继通用塑料和工程塑料之后发展起来的第三代塑料,其兼具耐热、绝缘、耐腐蚀和机械强度高等优点,主要品种有聚苯硫醚、聚酰亚胺、聚砜类、芳香族聚酰胺、聚芳酯、聚苯酯、聚醚醚酮、液晶聚合物和氟树脂等。

2019年以来,随着5G基站、智能手机、智能穿戴、远程医疗及汽车通讯等产品的发展,特种工程塑料在5G领域得到了创新应用。


5G传输的信号量是4G10~ 100倍,对材料提出来的不只是信号传输速度提升这一一个简单要求,还包括损耗更小、信号不丢包、信号传输的稳定性和高可靠性。5G通信具有的高速率、多连接、低延时、可靠,这些要求是对5G整个产业链提出的,但作为最基础的原材料必然首当其冲。

聚苯硫醚PPS

聚苯硫醚是分子链含亚苯硫醚重复结构单元的聚合物,其突出特点是具有耐高温,耐腐蚀、耐辐射、阻燃、无毒、机械性能和电性能十分优异,尺寸稳定性好等。

1、塑料天线振子:采用玻纤增强改性PPS,运用一体化成型注塑技术,使天线一次成型,经镭雕,电镀等工艺,实现塑料表面局部金属化。可达到减重降本的目的。



2、高频线路板: PPS薄膜作为高频柔性电路板基材,可降低传输损耗,并能保证高温高湿环境下信号的传输稳定性,可用作5G传输线缆和天线,应用于5G智能手机、基站和汽车领域。


35G基站滤波器:PPS注塑成型后电镀,代替铝作为滤波器腔体,实现轻量化。

聚酰亚胺PI

聚酰亚胺是分子结构含有酰亚胺基链节的芳杂环高分子化合物,具有优良的耐高低温性、电气绝缘性、化学稳定性、耐磨性、阻燃性等。是常用的柔性线路板基材之一。



高频线路板:MPI高频挠性覆铜板主要应用在高频信号传输的FPC天线板上,终端运用于5G手机、物联网、智能家居、无人驾驶、VR技术等。



MPI天线是氟化物改进配方的聚酰亚胺天线,目前已经在10GHz以下领域具有跟LCP差不多的性能,有望进一步提升在5G天线上的应用渗透率。



液晶聚合物LCP

在通信领域,随着无线网络从 4G 走向 5G,频率不断提升,对各种电子零部件性能及其稳定性提出了更高的要求,主要体现在材料需要具有更优的介电性能,特别是低介电损耗。LCP的介电性能突出,介电常数和介电损耗随着频率的变化波动非常小,高频信号传输稳定性优越,具有低吸湿性,耐化学腐蚀性、耐候性、阻燃性以及低介电常数等特点。

1、高频线路板:LCP薄膜传输损耗低,弯折性能较好,尺寸稳定性好,可作为FPC基材,可作为FPC天线以及信号传输线应用于手机等移动终端;



2、高频连接器:LCP材料可作为通讯连接器(如高速背板连接器、Gen-ZMini-SAS等),可确保数据传输通畅,主要用于基站、服务器、交换机、路由器等,还可作为消费类电子终端连接器;



3、塑料天线振子:LCP材料可用于天线振子,LCP材料具有一体化成型、更适用于SMT工艺和超低介电损耗的优势。



聚醚醚酮PEEK

聚醚醚酮是一种线型芳香族结晶热塑性塑料,具有极高的耐热性、耐变形性,很好的阻燃性和耐热水性、耐辐射性。



1、柔性线路板:PEEK薄膜可用于5G射频天线基板。

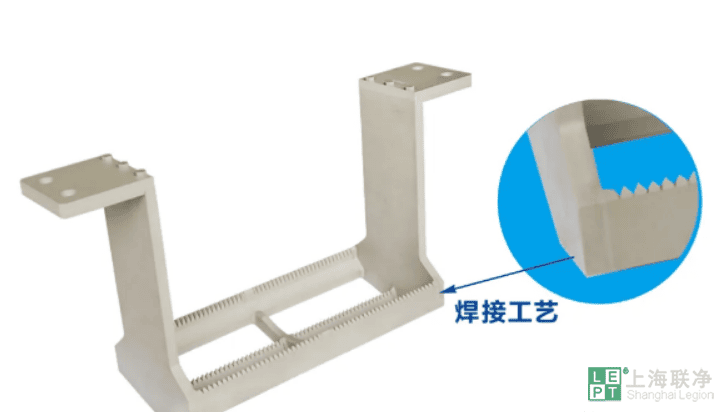

2、半导体:PEEK用于芯片测试、晶片夹,晶片花篮等。PEEK不含卤族元素,不会污染半导体晶圆,尺寸稳定性高。




高温尼龙

耐高温尼龙具有良好的耐磨性、耐热性、耐油性以及耐化学药品性,低吸水率,优异的尺寸稳定性和机械强度,在很宽的温度范围和高湿度环境下保持优异的机械性能。目前已经工业化的品种有PA46PA6TPA9TPA10T等。



15G断路器:高温尼龙能满足低压电器外壳的要求,适应恶劣的环境与极端的天气,可用于5G断路器保证5G通讯柜安全稳定运行。

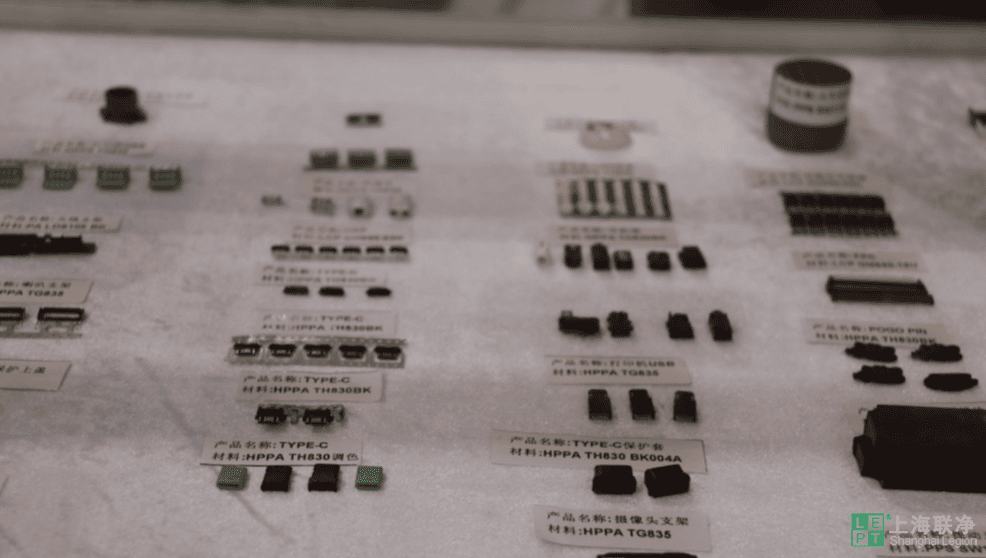

2USB TYPE-CUSB连接器的贴装主要以SMT制程工艺为主,由于连接器高速的特性以及生产安装工艺的需要,耐高温材料成为必须,PPA具有耐高温和不变形的特性,被广泛应用在手机USB




3、手机天线:PPA作为LDS天线材料具有优异的机械性能及尺寸稳定性,耐高温,在无铅焊接后无发泡、低翘曲等情况,无线电信号耗损很低。

特种工程塑料从20世纪60年代发展起来,从最初的国防军工等高科技领域进入民用领域,且民用份额逐年增大,特别是以5G为代表的新基建正在加速万物互联的智能世界的到来,材料要求更高,特种工程塑料在其中发挥重要作用。
